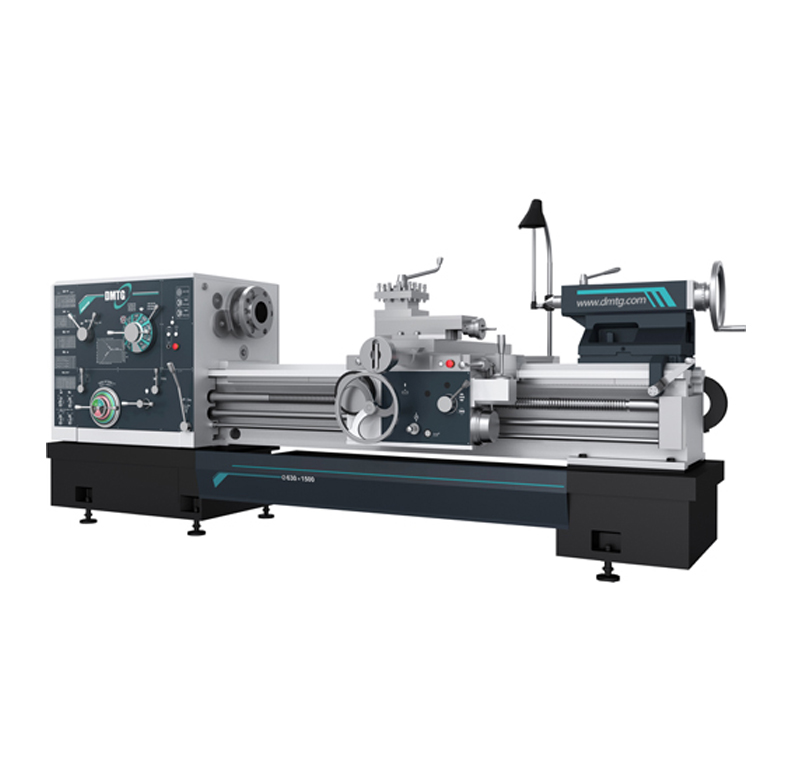

CW-E系列普通車床
- 產品詳情
一
、 應用領域
CW-E系列普通車床是大連機床生產的新型普通車床
CW-E系列普通車床是大連機床生產的新型普通車床
，能承擔各種車削工作。主要用于車削內外圓柱面
、圓錐面以及其它具有旋轉表面的零件。車削端面
、切槽
、切斷、鉆孔以及車削各種常用的公制
、英制、模數和徑節螺紋等
。本機床可加工鋼鐵
、鑄鐵及有色金屬等材料。臥式車床與馬鞍車床兩者的主要差別是馬鞍車床具有可拆卸馬鞍的床身
，擴大了加工直徑的范圍
，很適于盤類零件和畸形零件的加工
。
二
二
、機床特點
1、可以車削零件的外圓
1、可以車削零件的外圓
、內孔和端面
，可以鉆孔
、鉸孔和拉油槽
，可以加工各種公制、英制、模數、徑節螺紋。特殊定貨還可以加工周節螺紋。特別適合于小批量生產的加工車間和機械修理車間使用。
2、可加工鋼、鑄鐵及有色金屬、非金屬等材料。
3、加工的零件尺寸精度可達到IT7級，表面粗糙度可達到1.6級。
4、床身經過了表面淬火、磨削加工，淬火硬度HRC50；
5、床頭箱齒輪經過了齒部淬火、精密磨齒加工，高速齒輪精度可達5級；床頭箱主軸采用三點支撐
2、可加工鋼、鑄鐵及有色金屬、非金屬等材料。
3、加工的零件尺寸精度可達到IT7級，表面粗糙度可達到1.6級。
4、床身經過了表面淬火、磨削加工，淬火硬度HRC50；
5、床頭箱齒輪經過了齒部淬火、精密磨齒加工，高速齒輪精度可達5級；床頭箱主軸采用三點支撐
，主軸剛性好
；床頭箱手柄采用集中操縱
。進給箱齒輪也采用齒部淬火
。
6、機床的精度符合中華人民共和國標準 GB/T4020-1997《臥式車床 精度檢驗》
6、機床的精度符合中華人民共和國標準 GB/T4020-1997《臥式車床 精度檢驗》
。該標準是修改采用的 ISO 1708：1989《Acceptance conditions for greneral purpose parallel lathe-Testing of the accuracy》。
7、完備的安全防護裝置供用戶選用……后防護、卡盤防護、花盤防護、刀架防護，三杠防護。使機床滿足《GB15760-2004 金屬切削機床 安全防護通用技術條件》的要求，或歐洲安全標準98/37/EC, 89/392EEC91/368EEC, 72/23/EEC……
8、機床的溜板箱設有快速移動裝置、過載安全裝置、縱橫向十字操縱手柄開合螺母手柄；
9、可提供公制機床、英制機床及帶多種特殊功能等多種組合；
10、本系列機床可提供多種主軸孔徑的主軸結構，主軸孔徑有100mm，105mm，130mm三種。
11、機床的主軸頭形式有C11型和D11型兩種。通常情況下，提供C11主軸。對英制機床和特殊定貨機床提供D11主軸。
12、本系列機床的主電機的功率為11kW（特殊定貨為15kW）；
13、機床的床頭箱、進給箱采用油泵淋浴式潤滑；
14、按GB/T16769-2008《金屬切削機床 噪聲聲壓級測量方法》測試
7、完備的安全防護裝置供用戶選用……后防護、卡盤防護、花盤防護、刀架防護，三杠防護。使機床滿足《GB15760-2004 金屬切削機床 安全防護通用技術條件》的要求，或歐洲安全標準98/37/EC, 89/392EEC91/368EEC, 72/23/EEC……
8、機床的溜板箱設有快速移動裝置、過載安全裝置、縱橫向十字操縱手柄開合螺母手柄；
9、可提供公制機床、英制機床及帶多種特殊功能等多種組合；
10、本系列機床可提供多種主軸孔徑的主軸結構，主軸孔徑有100mm，105mm，130mm三種。
11、機床的主軸頭形式有C11型和D11型兩種。通常情況下，提供C11主軸。對英制機床和特殊定貨機床提供D11主軸。
12、本系列機床的主電機的功率為11kW（特殊定貨為15kW）；
13、機床的床頭箱、進給箱采用油泵淋浴式潤滑；
14、按GB/T16769-2008《金屬切削機床 噪聲聲壓級測量方法》測試
，本機床噪聲聲壓級≤83dB（A）
。
三、關鍵技術指標
1
三、關鍵技術指標
1
、床頭箱采用強制潤滑系統
；
2、床頭箱齒輪采用好設備加工
2、床頭箱齒輪采用好設備加工
；
3、用心設計
3、用心設計
、制造與裝配
。
四、技術參數
四、技術參數
五
、產品配置表
注明：標注●為標準配置 ○為可選配置 ×為不可選
