一、 應用領域

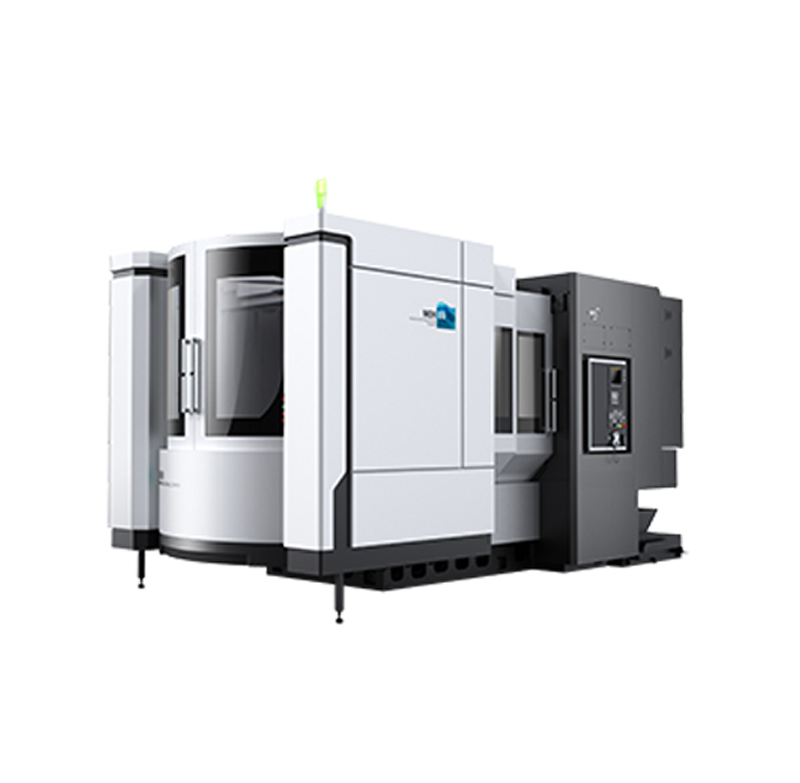

MDH系列臥式加工中心是大連機床（DMTG）開發生產的具有國內上上水平
，先進水平的臥式加工中心
，該機床廣泛適用于汽車、模具
、機械制造等行業的箱體零件、殼體零件
、盤類零件
、異形零件的加工，零件經一次裝夾可自動完成四個面的銑
、鏜
、鉆、擴
、鉸
、攻絲的多工序加工。
二
、機床特點及關鍵技術指標
1
、機床特點
1）
、高精度——機床的X
、Y
、Z三個坐標絲杠全部采用先進的中空冷卻技術
，有效的控制了機床加工運動過程中的發熱變形問題，提高了機床的加工精度
，此外
，機床具有溫度補償功能，在機體的主要位置裝有溫度傳感元件通過數控系統分析并補償坐標的位置實現機床高精度
。
2）
、高速度——機床主軸采用電主軸結構，******轉速達12000rpm并具有內部?jī)蓹n變速
，可在滿足低速切削要求的同時滿足高速加工要求
；X、Y
、Z三個坐標導軌采用了高剛性的直線滾動導軌
，其快速移動速度******達60m/min；機床采用聯動換刀（換刀時間：2秒）
。以上參數均處于國內超先水平及國外水平
。
3）、高剛性——機床的主體部分全部采用樹脂砂高磷鑄件
，床體為整體鑄件
，立柱
、滑臺
、工作臺在其上運動。交換工作臺及刀庫機械手固定于床體上
，保證了機床整體剛性
。此外，機床在設計過程中通過有限元分析使結構更加合理
。
2

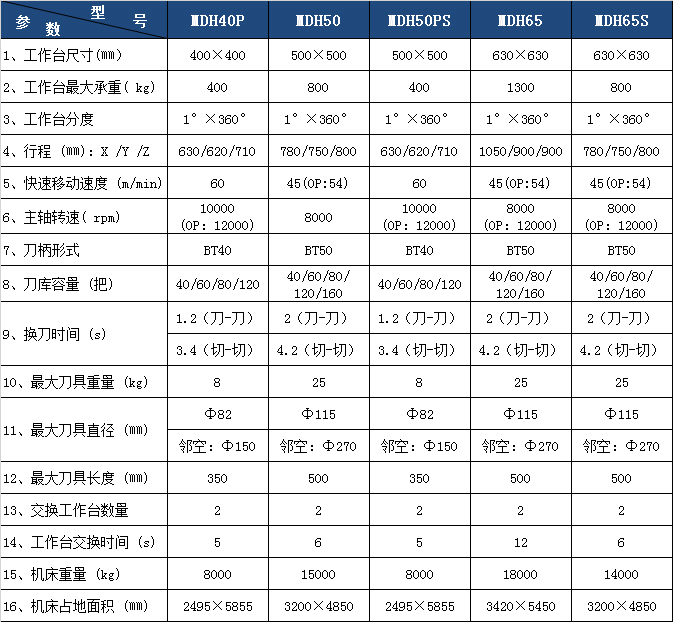

、關鍵技術指標
1）、采用內部?jī)蓹n變速的高速電主軸保證機床高
、低速的加工性能及高速加工
；
2）、用先進的高精度中空冷卻絲杠技術提高機床加工精度
；
3）、用先進的溫度補償技術提高加工精度
；
4）
、機床60m/min的快速移動速度縮短了加工時間，提高加工效率
；
5）
、機床采用聯動換刀（換刀時間：2秒）；
6）
、床體為整體鑄件
，機床在設計過程中通過有限元分析使結構更加合理；
7）
、先進的FANUC31i數控系統
。
